袋詰めおよび大型容器への充填を制御する空圧式ピンチバルブ

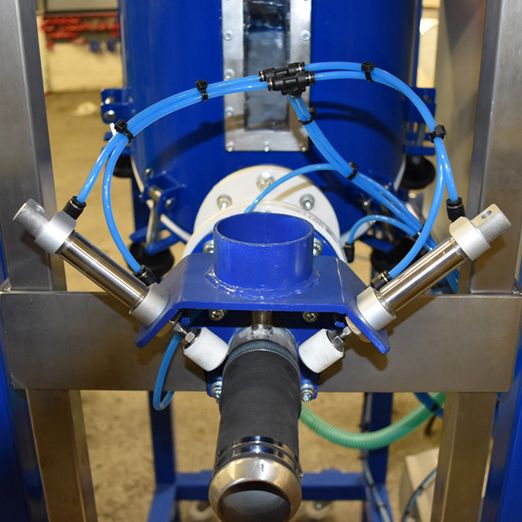

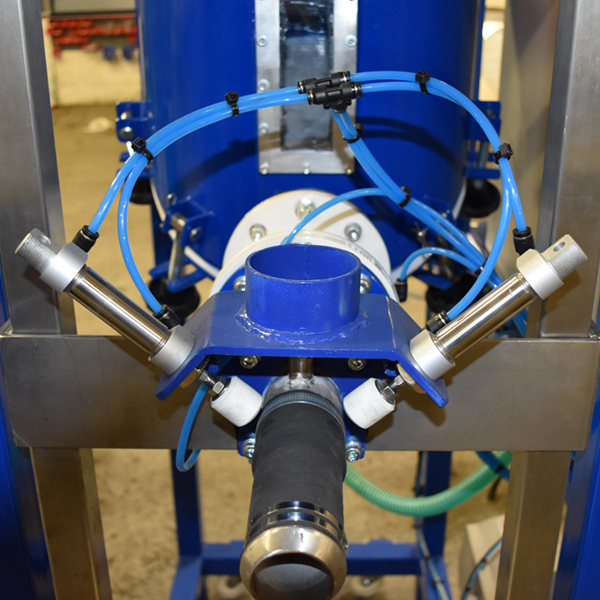

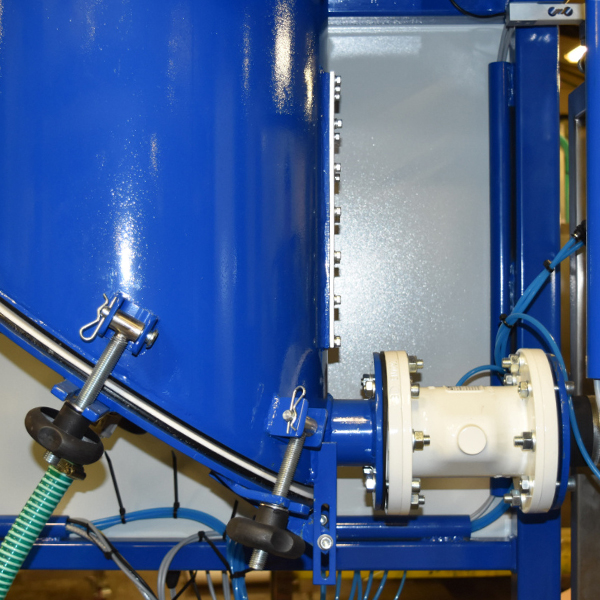

セメント袋、粉末袋、砂袋のほか、粘度の高い樹脂などの容器への充填設備に、耐摩耗性に優れ変形しにくい天然ゴム製のスリーブを採用したVFシリーズ空圧式ピンチバルブ (呼び径 DN65) が使用されています。バルブには安全回路と電空比例弁を取り付け、袋に流れ込む物質の流量を制御しています。

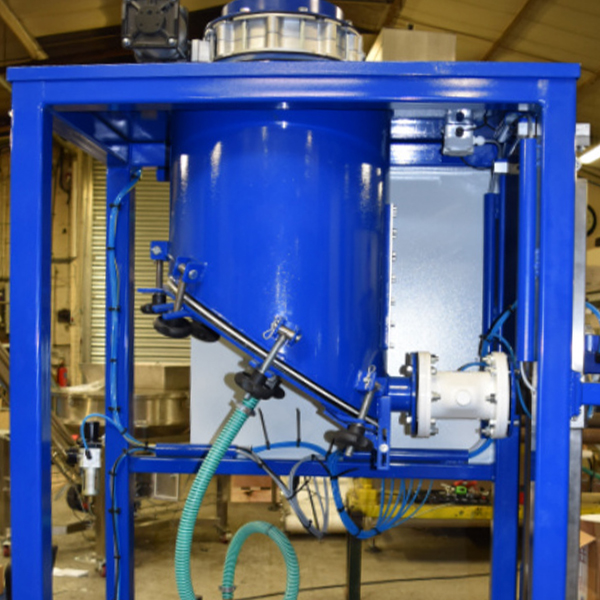

こちらのメーカーが使用している充填機は総重量1kg～25kgまでの袋と容器に対応しており、運用開始時からAKO Armaturen空圧式ピンチバルブが取り付けられています。

袋詰めの場合、まず充填機の一番上にあるホッパーに充填する物を入れます。この容器に圧縮空気が送られて過圧状態になると閉じていたピンチバルブが開き、袋や容器にそれぞれの物質が充填される仕組みです。
この充填方法は、産業分野での袋詰めや容器への充填として標準的な方法です。ご利用者様からは、使用した他のナイフゲートバルブ、フラップ、ボールバルブに比べてAKO空圧式ピンチバルブは信頼性が高く、設備全体の生産性が向上したとの感想をいただきました。設置した空圧式ピンチバルブには安全回路を取り付けてあり、圧縮空気の供給が停止した場合もバルブが閉じた状態を維持できるようにしています。
設置されている電空比例弁により、ユーザーによるピンチバルブの全開/全閉が可能なだけではなく、無段階に調整して大まかな流量をコントロールすることができるため、精密な充填作業では特に有利です

類似の充填機、計量吐出機をご利用の皆さまへ
空圧式ピンチバルブに関するご相談はお気軽に！

1日に最大7,200回もの開閉を繰り返すスリーブは、これまで年に1～2回の交換が必要でした。しかしAKOのアドバイスを受け、制御圧力をこれまでの半分にしました。それで十分であると判断されたためです。数十年に及ぶ経験から、今回の対策によってスリーブの寿命は倍に延びると見られています。
