フレコンバッグへの正確な充填を支えるチューブバルブ

こちらのフレコンバッグ充填装置メーカーでは、純正部品として製造時から呼び径DN 150のOVシリーズチューブバルブを組み込んでいます。取り付けられたバルブは、それぞれの資材をフレコンバッグに定量吐出していく役割を担っています。

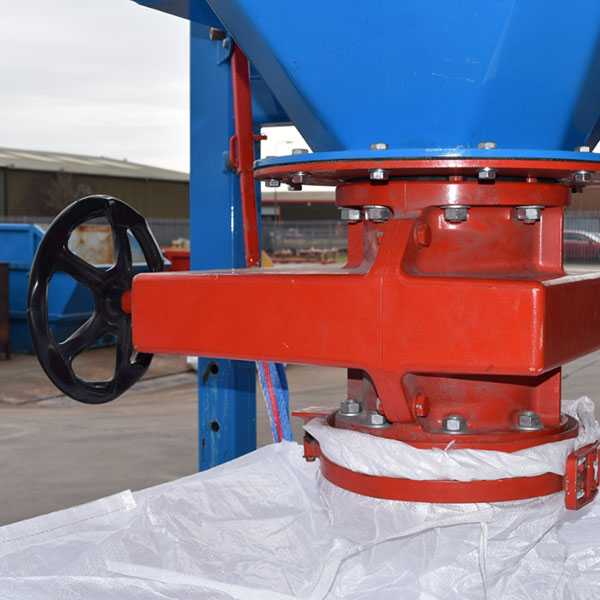

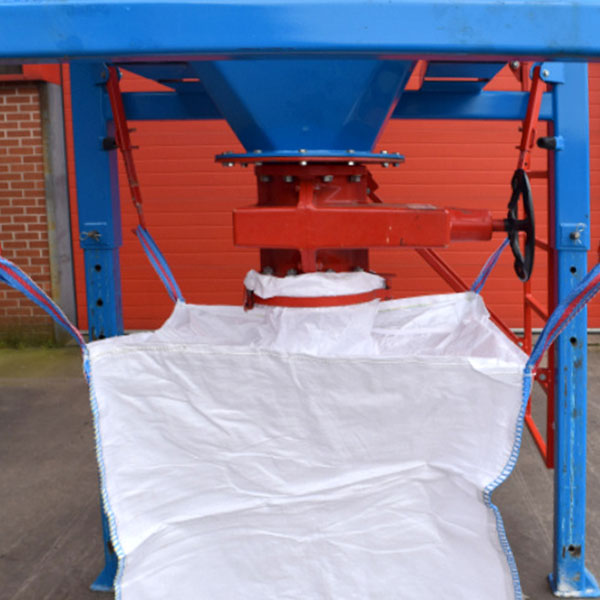

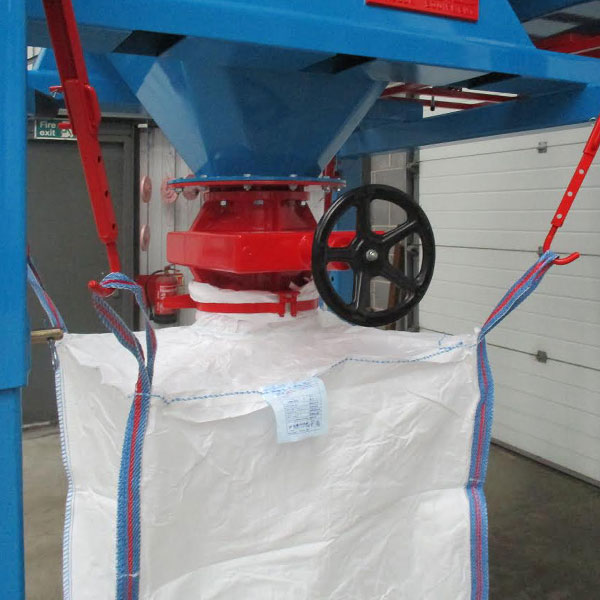

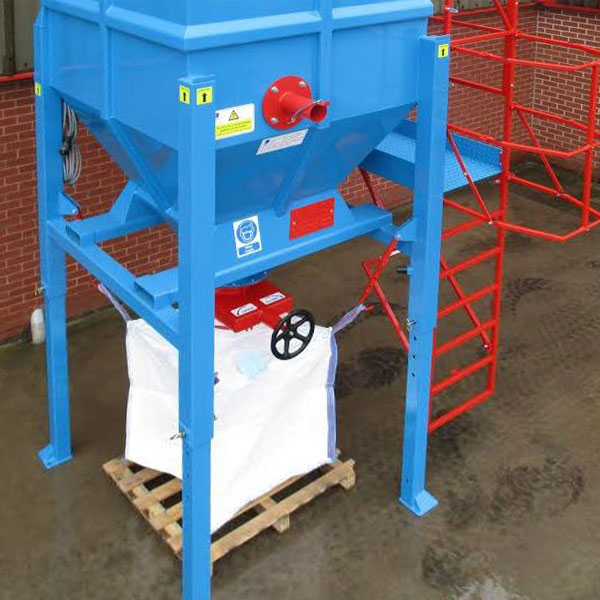

フレコンバッグ充填装置にはホッパーが付いており、内部は500 mbarの負圧が保たれています。まず配管に発生する真空で投入する製品を吸引してホッパーに貯め、それから手動ハンドルで装置のチューブバルブを開いて下に設置したフレコンバッグへの充填を開始します。

通常、こちらのメーカーでは充填装置にゲートバルブを取り付けています。しかし、土砂など研磨性のあるものを搬送する場合は、プレートがすぐに摩耗してしまいがちであったり、搬送物でバルブのハウジングが詰まってブレードがきちんと閉じなくなるなどの問題が生じます。そのため研磨性のある物質を扱うものについては、摩擦が起こりやすいものでも長寿命を実現するAKO Armaturen空圧式ピンチバルブを25年以上にわたって使用し続けているのです。

類似の充填機、計量吐出機をご利用の皆さまへ
チューブバルブに関するご相談はお気軽に！

この個所に取り付けられているバルブは、設備全体において2つの重要な役割、すなわち投入物の計量吐出と遮断という役割を与えられているため、スムーズかつ信頼性の高い性能であることが不可欠です。そして他のバルブと比較した場合の、この現場に設置したAKO Armaturen空圧式ピンチバルブのもう一つの利点は、チューブバルブ自体がハウジング、スリーブ、機構部というわずかなコンポーネントだけで構成されていることです。AKO Armaturenのチューブバルブには、他のバルブ (ボールバルブ、ゲートバルブ、フラップバルブなど) のような複雑な構造を採用していません。そのためメンテナンスコストだけにとどまらず、チューブバルブの交換に要するメンテナンスの時間も削減することができます。
