ピンチバルブ

ピンチバルブは、摩擦性または腐食性の高い、または繊維質の流体搬送の制御や封止を理想的な形で行う弁です。最近では、エマルジョン、ヘドロ、ガス状物質の粉末、 圧縮空気、粉体、粒子、ペレットなどの搬送の制御や開閉に使われることも増えています。

ピンチバルブ には、ふたつのタイプ/種類があります:

空圧式ピンチバルブ :直接的に気圧/液体で圧力を加えるもの

手動・電動駆動式ピンチバルブ:機械的な駆動メカニズムで制御するもの。

用途に合ったピンチバルブが見つからない時は? ご不明な点がございましたら、ぜひお気軽にお問い合わせください。お電話でもご相談に応じます (TEL:+49 6147 9159-0)。

ピンチバルブ の特性

ピンチバルブであれば、ほとんどすべての呼び径でも流体の自由な流れが可能です。 そのためピンチバルブは最小の摩擦抵抗と詰まることのないバルブの代名詞です。また軽量でコンパクトな構造のおかげで、組み立ておよび設置が簡単であることも、選択される理由となっています。

空圧式 ピンチバルブ
手動式ピンチバルブ

ピンチバルブの使用に適した産業分野/用途

ケースやフランジ/ソケットケースには、アルミニウム、スチール、ステンレス鋼、POMやPVC等の樹脂など、多彩な素材をご用意しています。また、エラストマー (天然ゴム、EPDM、IIR、FPM、シリコンなど) 製で交換可能なスリーブも豊富に取り揃えており、あらゆる用途に対応が可能です。使用の一例:

  • 空圧搬送装置 - 固体/バルク材の遮断、計量充填、制御
  • 真空搬送 - 紛体、粒子、繊維、錠剤、丸薬等の密封/遮断
  • 化学産業 - 顔料、着色料、添加物、肥料等の計量充填/遮断
  • プラスチック産業 - 粒子、紛体、ペレット等の制御、密封、計量充填
  • セラミック産業 - 固体、懸濁液等のストップバルブとして
  • 環境産業 - 排水、粉塵、懸濁液等の密封
  • 水処理設備/下水処理場設備 - 石灰水、汚泥等のストップバルブや制御弁として
  • プラント建設/紛体塗装設備 - 紛体、塗料等の遮断と計量充填
  • 建設産業/セメント産業 - セメント、コンクリート、砂、砂利、石膏、モルタル等のストップバルブとして
  • 商用車両 - 各種バルク材の排出管の制御
  • サイロ - 過充填防止装置および吹き込み管、分配、除去等のコンポーネントとして
  • 鉱業 - 鉱物、鉱石、石炭等の搬送装置の遮断と制御
  • 鉄道、列車 - バキューム式トイレの便や雑排水のストップバルブとして
  • 計量充填装置 - 添加物、着色料、ペースト等に
  • 食品産業 - すりつぶし食材、大麦、絞りかす、ソース、シロップ、香料、香辛料、小麦粉、塩、砂糖、ナッツ、果実、野菜、コーヒー豆、コーヒー粉、食肉加工時の副生成物等の遮断および計量充填

記載外の用途にも対応できますので、お気軽にお問い合わせください。お客様のご要望を丁寧にお伺いした上で、最適なピンチバルブとソリューションをご提案いたします。

ピンチバルブの心臓部、スリーブ

特別に頑丈で、弾力性の高い、繊維強化されたスリーブは、過激な条件下でも確実に使用できます。たとえば摩擦性の高い流体を頻繁にスイッチ切り替えを行いながら搬送するような場合でも。当社のピンチバルブスリーブは、その特別に長い寿命が実績を上げています。10種類のエラストマー、そしてケース、スリーブやソケットの材質も様々なものから選べ、ほぼすべての産業部門で制約なくご使用いただけます

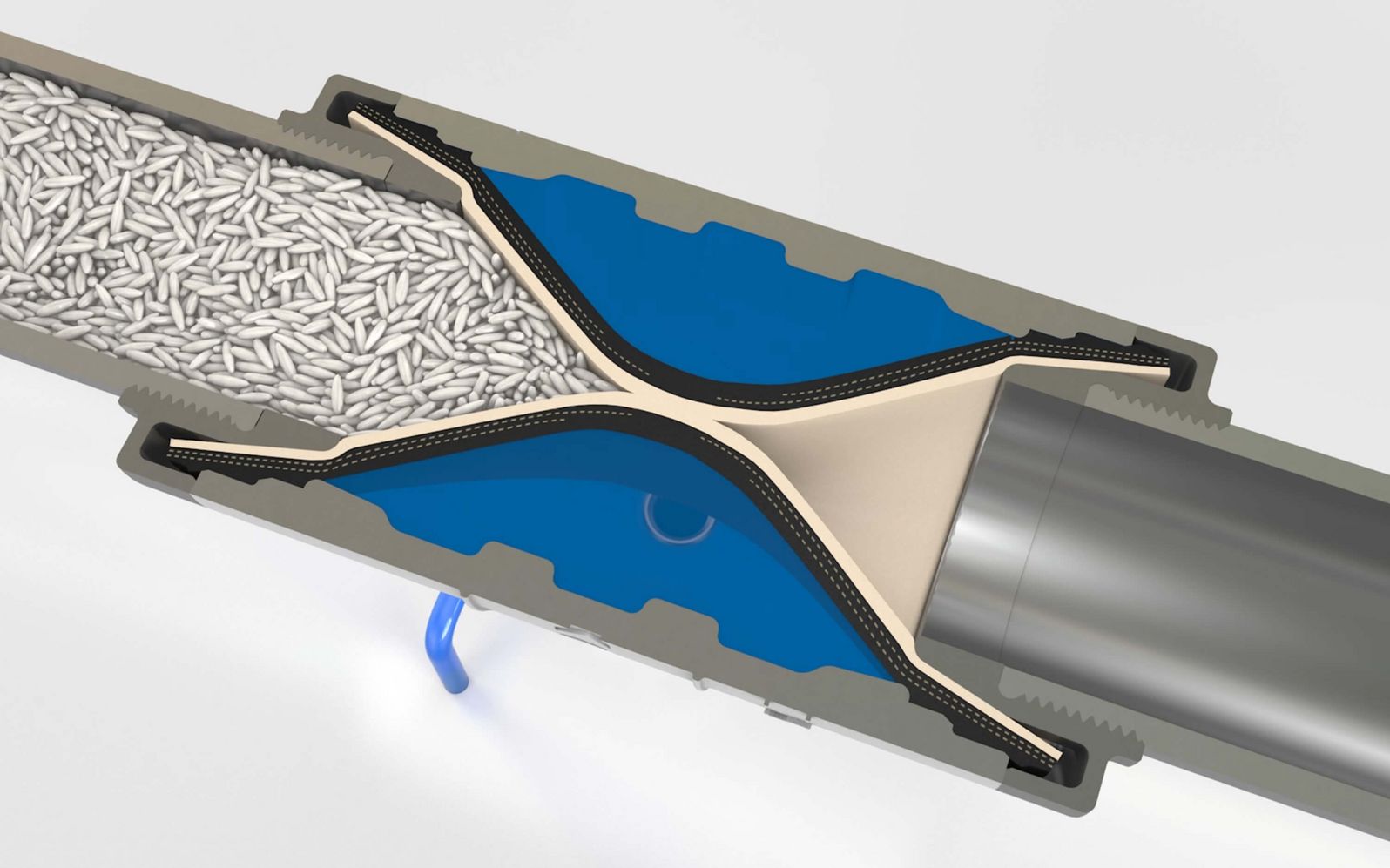

空圧で操作される高弾力性の スリーブ は、(選んだエラストマーの種類により)2~3バールの圧力差で流体の流れを止め、密閉し、ケースの空気を抜いた後には、その高い反動弾力性のおかげで、外から何の力を加える必要もなく再び開きます。

コストパフォーマンスに優れた、AKOのストップバルブ

AKOの空圧式ピンチバルブは、 その簡単な構造のおかげで、作動させるための個別の駆動装置は必要なく、3/2ポート電磁弁またはパイロット弁で行うため、非常にコスト性の有利な経済的な封止弁ソリューションとなっています。

詳しい製品案内は、アクセサリーのページをご覧ください.

AKO製品は、構造が非常に簡単なので、お客様の現場で組み立て案内書に従って修繕または修理することができ、保全が非常に楽です。 お客様のニーズに合わせたご提案をいたします。

お気軽にお問い合わせください。
